PRÁTICO: Pode ser usado no laboratório ou no campo é fácil de conectar e operar.
*SEGURO: Oferece ao operador melhores condições de segurança
*RÁPIDO NO ENSAIO: Resultado de teste no display
O DTR-8510 é um medidor de relação de espiras de transformador, digital e portátil, desenvolvido para medição em campo de transformadores de tensão, potência e corrente. Ao ser conectado a um transformador não–energizado, o equipamento mede com exatidão a relação de espiras, exibindo simultaneamente a polaridade e a corrente de excitação.
PRINCIPAIS CARACTERÍSTICAS
• Mede relação de transformação em TC´s, Tp´s
• Apresenta relação de transformação, corrente de excitação, polaridade e porcentagem do desvio em relação aos dados de placa.
• Carregador 90-940Vac, fast/smart para carga completa em menos de 4 horas.
• Bateria interna NiMH proporciona 10 horas de operação contínua.
• Princípio de Medição: excitação no primário e leitura no secundário; oferece ao operador melhores condições de segurança.
• Display alerta contra ligações incorretas, polaridade reversa, “aberto e curto-circuito”
• Fácil configuração de teste; não requer calibração ou balanceamento.
• Operação simples e concisa – leitura de dados no display
• Grande display duplo com contraste ajustável.
• Indica “low battery”
• Escala de medição de relação: 0,8000 d 1500,0:1

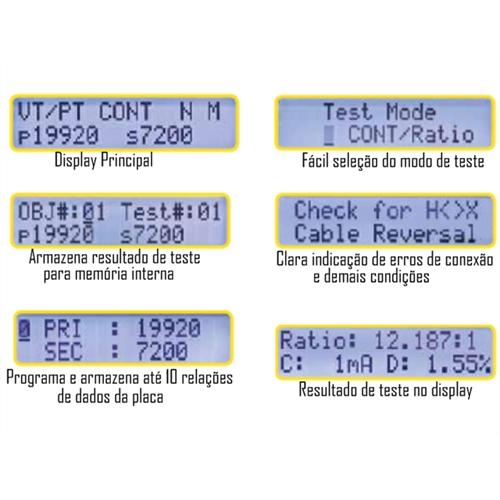

Simples Operação, concisa – Exibição clara de dados informativos
- Fácil seleção de moto teste
- Resultado de teste no display
- Armazena resultado de teste para memória interna
- Clara indicação de erros de conexão demais condições
- Programa e armazena até 10 e índices
APLICAÇÕES:
- Projetado para testar transformadores de força, potência e corrente (TP’S e TC’S);
- Medição de relação de TC´s;

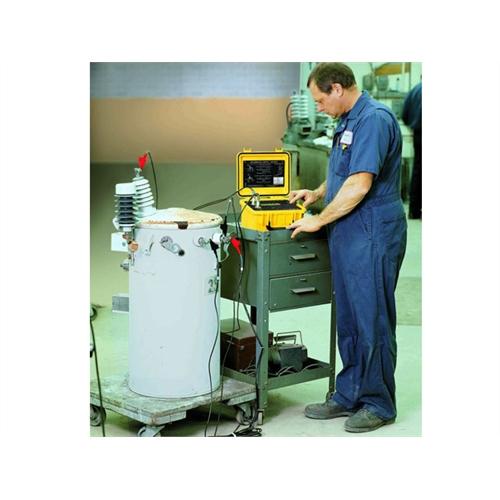

- Quando conectado a um transformador não energizado, o DTR-8510 mede exatamente as relações primárias e secundárias, quando simultaneamente indica a polaridade e acorrente de excitação.
