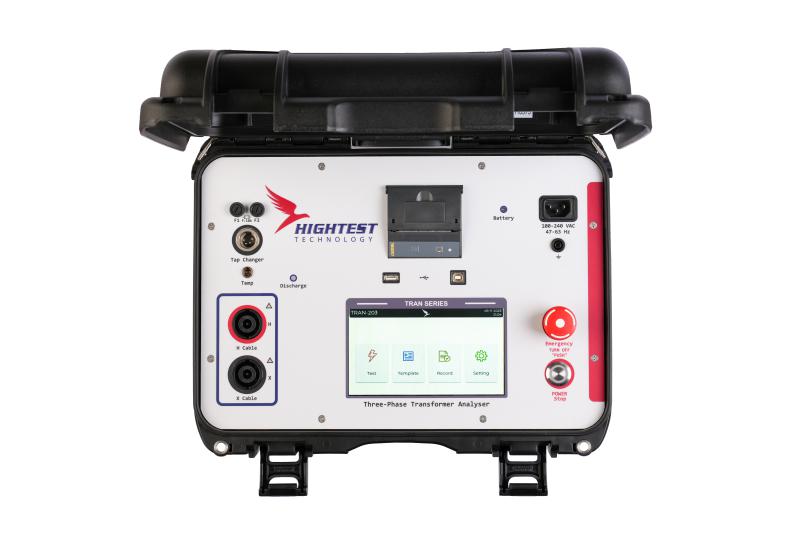

A série de instrumentos TRAN-203B foi projetada para medir a relação de espiras e a resistência do enrolamento de transformadores trifásicos e monofásicos. Por meio de sua interface de fácil utilização, o instrumento TRAN proporciona uma avaliação rápida e precisa dos principais parâmetros do transformador.
MEDIÇÃO DA RELAÇÃO DE ESPIRAS
O TRAN-203B utiliza elementos de testes de desempenho especificados na norma ANSI/IEEE C57.12.90. Com precisão líder de mercado, o TRAN-203B possui uma ampla capacidade de medição de razão, com precisão de 0,08%. Outros recursos incluem a medição da corrente de excitação do núcleo, ângulo de fase, polaridade, erro de razão e equilíbrio magnético. Embora o TRAN-203 tenha uma configuração de cabo trifásico, os usuários também podem realizar testes em transformadores monofásicos.
MEDIÇÃO DE RESISTÊNCIA DE ENROLAMENTO
A aplicação de até 20 A de corrente contínua permite que a série TRAN-203B meça automaticamente a resistência dos enrolamentos primário e secundário de transformadores trifásicos. Os instrumentos TRAN-203B são projetados para medir a resistência dos enrolamentos primário e secundário de transformadores sem a necessidade de desconectar e reconectar os cabos de teste.
Teste de corrida de calor/Teste de aumento de temperatura
O teste de corrida a quente ou teste de elevação de temperatura reproduz condições de carga nominal contínua e a elevação de temperatura que ocorre durante a carga. O TRAN-203B é capaz de medir a resistência do enrolamento de transformadores e a resistência de carga total Ro durante o teste de corrida a quente, aplicando até 20 A CC.
CARACTERÍSTICAS
- Medição de relação de espiras (Monofásica e Trifásica)
- Medição de resistência de enrolamento (monofásico e trifásico)
- Teste de corrida de calor/Teste de aumento de temperatura
- Teste de equilíbrio magnético
- Tela sensível ao toque TFT colorida de 7 polegadas
- Impressora embutida de 2,28 polegadas
- Opções de bateria e Bluetooth Software para PC
