Aplicações
Medir e avaliar emendas de condutores de transmissão e distribuição.
- Verificar a resistência de fechamento de chaves normalmente abertos.
- Verificar Taps e Jumpers para a confiabilidade da conexão.
- Indicar o envelhecimento das conexões.

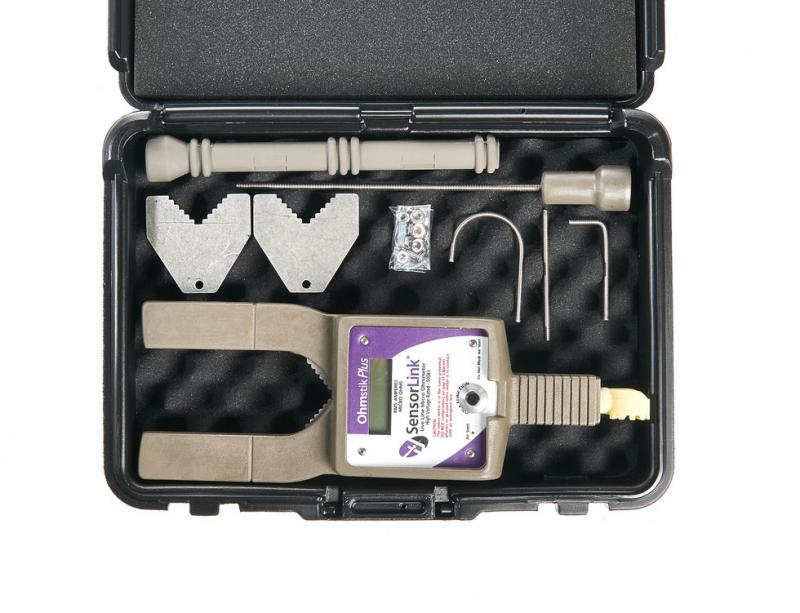

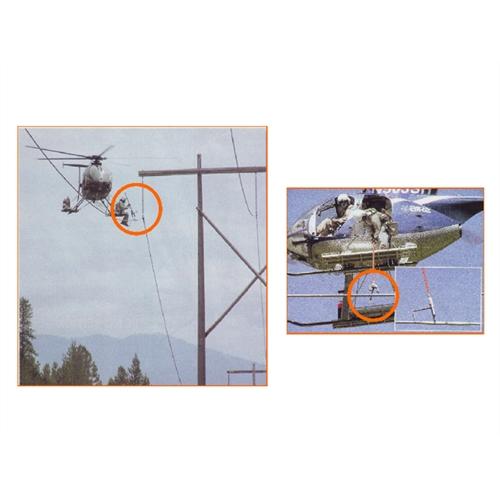

O micro-ohmimetro OHMSTIK é designado para ser anexado diretamente a uma linha energizada de alta tensão e ler o valor de resistência em micro-ohms de um conector, emenda ou chave. O equipamento com peso de 1,5 kg pode ser fixado em qualquer vara de manobra. O instrumento é pressionado contra uma emenda ou conector de tal maneira que a conexão sob teste esteja entre os dois eletrodos. Em 10 segundos, o instrumento pode ser removido da linha e os valores de corrente e resistência são apresentados no display LCD.
O Ohmstik calcula a resistência de contato pela medição de corrente AC na linha e da queda de tensão devido à resistência do segmento da linha sob teste. Este método de usar a corrente AC da linha assegura a corrente real que circula pela conexão a ser medida. Nenhuma mudança na medição de resistência é observada em redes que circulem 2 a 1400 Amperes. Esta medição é muito mais direta e não sujeita a emissividade, condições do tempo, fluxo de corrente, conhecimento do usuário e outros erros relacionados a termografia.
